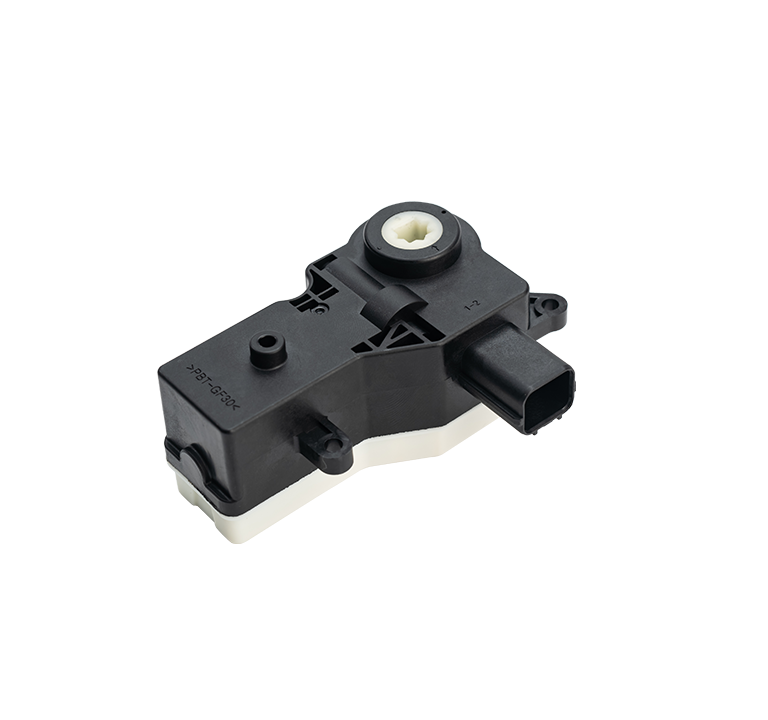

汽车大灯调节器是保障车灯照射角度合规、夜间行车安全的核心部件，在实际维修中，超半数的大灯调节失灵故障并非电机本身损坏，而是接线松动、线路老化、短路断路等线路问题导致。掌握规范的接线方法线路检测技巧，能够快速定位故障点，大幅降低维修时间与成本。

1.汽车大灯调节器的主流接线类型与标准接法

不同配置的车型，大灯调节器的接线方案存在明显差异，目前家用车主流分为三类，接线逻辑与注意事项各有不同。

两线式直流电机调节器（基础款常见）

这是绝大多数手动电动调节车型采用的方案，依靠切换两根导线的正负极，控制电机正反转，从而带动大灯支架实现高低调节。

标准接法：两根线分别对应电机的两个引脚，另一端连接车内大灯调节开关。开关输入端接入车辆ACC电源（12V）与车身接地，通过旋钮内部的触点切换，向两根线输出不同极性的电压，带动电机升降。

注意事项：正负极反接只会导致调节方向相反，不会烧毁电机，出现方向颠倒时调换两根线的位置即可修正；接线端子需做好绝缘，避免搭铁短路。

三线式带反馈型调节器（中高车型常用）

在两线电机基础上增加一根位置反馈信号线，内置滑动变阻器，可实时将大灯调节角度转化为电压信号反馈给车身控制模块（BCM），实现更好的调节控制。

标准接法：两根为电机正负极供电线，负责驱动电机转动；第三根为信号输出线，连接BCM或仪表控制系统，另有公共接地端。接线时严格区分供电线与信号线，不可混接，否则会导致反馈信号失效，调节精度异常。

LIN总线式智能调节器（自动大灯车型）

搭载自动水平调节、随动转向功能的车型普遍采用该方案，电机内置驱动芯片，仅需两根线即可完成供电与指令传输，由BCM通过LIN总线发送调节指令。

标准接法：一根接常电或ACC电源，一根接LIN总线，依靠车身统一接地。接线时需匹配对应总线协议，严禁将12V电源直接接入信号线，否则会直接烧毁内置驱动芯片。

2.汽车大灯调节器规范接线操作步骤

前期断电准备：操作前先断开车辆电瓶负极，避免接线过程中误碰搭铁烧毁保险丝或电机；准备万用表、剥线钳、绝缘胶带、热缩管、扎带等工具。

线束针脚识别：对照车辆维修手册确认针脚定义，无手册时可通过万用表判断：打开ACC电源后，调节开关输出端稳定输出12V电压的为供电线，与车身金属部位导通的为接地线。

接线与绝缘处理：将调节器引脚与原车线束一一对应，优先采用原装插接端子连接；若需接线修复，采用焊接方式连接，焊接后用热缩管完全包裹绝缘，禁止仅用绝缘胶带简单缠绕。

通电功能测试：接好电瓶负极，打开ACC电源，操作调节开关测试大灯升降是否顺畅、方向是否正确；若调节方向与旋钮标识相反，调换两根电机供电线即可修正。

线束固定整理：将修复后的线束用扎带固定在大灯总成内部的卡槽内，避开灯罩、调节机构等活动部件，防止长期摩擦导致绝缘层破损。

3.大灯调节器线路故障检测技巧

（1）线路断路故障（调节完全无反应）

故障诱因：保险丝烧毁、插头端子氧化退针、线束磨断、插头松动是常见原因。

检测步骤：

先查保险：找到车辆保险盒内对应的大灯调节保险，用万用表通断档检测保险丝是否导通，或直接观察熔丝是否熔断，熔断则更换同规格保险。

再查插头：拔下调节器端与开关端的插头，检查端子是否氧化、退针、松动，清理氧化层后重新插紧测试。

终测通断：断开电瓶负极，用万用表通断档分别测量线束两端对应针脚的导通性；若电阻无穷大、蜂鸣器不响，说明该线路存在断路，逐段排查找到断点修复即可。

（2）线路短路/搭铁故障（频繁烧保险、偶发自动调节）

故障诱因：线束绝缘层破损，铜线接触车身金属部件，导致正负极短路或信号线搭铁。

检测步骤：

断开调节器插头与开关插头，拔掉对应保险丝；用万用表电阻档，一端接线路正极线，一端接车身接地，正常状态电阻应为无穷大。

若电阻接近0，说明该线路存在搭铁短路；检查线束与金属边角、活动部件接触的位置，找到破损处做好绝缘或更换线束。

（3）接触不良/虚接故障（调节时灵时不灵、颠簸路面失效）

故障诱因：端子氧化、插头插接力不足、接线处虚焊，导致供电不稳定。

检测步骤：

用万用表电压档在调节器插头端测量供电电压，操作调节开关时，正常应稳定输出12V左右电压；若电压跳动明显、低于10V，说明线路存在虚接。

晃动线束与插头的同时观察万用表数值，若晃动时电压波动明显，即可定位虚接位置，打磨端子或重新接线即可解决。

线路检测注意事项

检测过程中尽量避免用导线直接短接针脚，防止烧毁BCM或电机芯片，优先使用万用表测量；修复线路时做好防水绝缘，大灯内部易产生冷凝水，线束受潮会加速氧化，缩短使用寿命。
