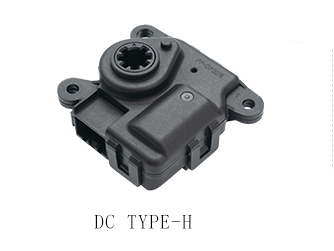

通风口作动器是车载空调系统里负责驱动风门转动的功能组件,依靠电机、传动结构输出扭矩,带动风道内部风门摆动,以此切换出风模式、调节风向与冷热分配,广泛搭载在乘用车、商用车的空调风道总成上。

整套作动器主要由驱动电机、减速齿轮组、输出摇臂、位置反馈元件、壳体构成。电机输出转速较高,扭矩偏小,需要搭配多级齿轮减速结构,降低转速并放大扭矩,带动摇臂同步转动。摇臂通过连杆和风道风门相连,电机运转时,风门跟随摆动,改变风道内部通路,实现吹面、吹脚、除霜等模式的切换,或是调整冷热混合风门的开度,改变出风温度。位置反馈元件会实时传回当前角度信号,空调控制单元根据信号判断风门位置,形成闭环调节。

不同车型的通风口作动器按照功能区分,包含模式作动器、温度混合作动器、内外循环作动器几类,外观和行程角度存在区别,但驱动逻辑相近。部分风道空间紧凑,作动器壳体设计更小巧,齿轮布局随之调整,装配时需要匹配对应的安装点位与连杆长度。

产品耐久表现是通风口作动器的重要考核方向。车辆使用周期内,风门会频繁切换,齿轮持续啮合传动,齿面磨损、间隙变化都会影响运行状态。齿轮材质、润滑配方、壳体刚性都会对耐久周期形成影响。合适的润滑脂可以降低齿轮啮合噪声,让传动过程更加平顺,减少颠簸路况下产生异响的概率。

装配与匹配环节有不少需要留意的细节。作动器装车之后,需要执行自学习流程,控制单元识别风门机械限位,记录较大、较小开度对应的信号数值。如果连杆装配错位、摇臂安装角度偏移,容易出现风门卡滞,信号反馈和实际位置不匹配,空调模式切换异常。装配时连杆卡扣需要卡合到位,预留合理的活动间隙,避免风门运动时承受额外的挤压应力。

日常使用过程中,通风口作动器会出现一些典型现象。齿轮磨损之后,摇臂空转,风门无法跟随动作,空调出风模式固定不变;异物进入齿轮啮合位置,会造成运动卡顿,切换时出现异响;反馈元件老化,信号输出漂移,控制单元无法精准定位风门,冷热出风调节效果变差。排查时可以结合数据流,观察位置信号变化,区分故障来源是作动器本体、连杆机构还是控制线路。

通风口作动器长期处在车厢内部,需要适应多变的环境温度。夏季暴晒、冬季低温环境下,壳体、齿轮材料的收缩膨胀特性需要纳入设计考量,降低低温卡滞、高温形变带来的影响。壳体密封结构可以减少灰尘进入齿轮腔,延缓内部磨损,维持传动稳定性。

在维修或者更换通风口作动器时,优先确认零件型号、摇臂行程、插头针脚定义是否和原车匹配。更换完成之后,按照车型规范完成位置标定,完成风门限位自学习,保证信号反馈和风门动作保持同步。

通风口作动器属于空调系统的执行部件,本身不直接调节温度,依靠接收控制器指令完成机械动作。稳定的传动结构、可靠的位置反馈,保障空调风道可以按照设定逻辑完成风向、模式切换,支撑车内空调系统的正常运行。
